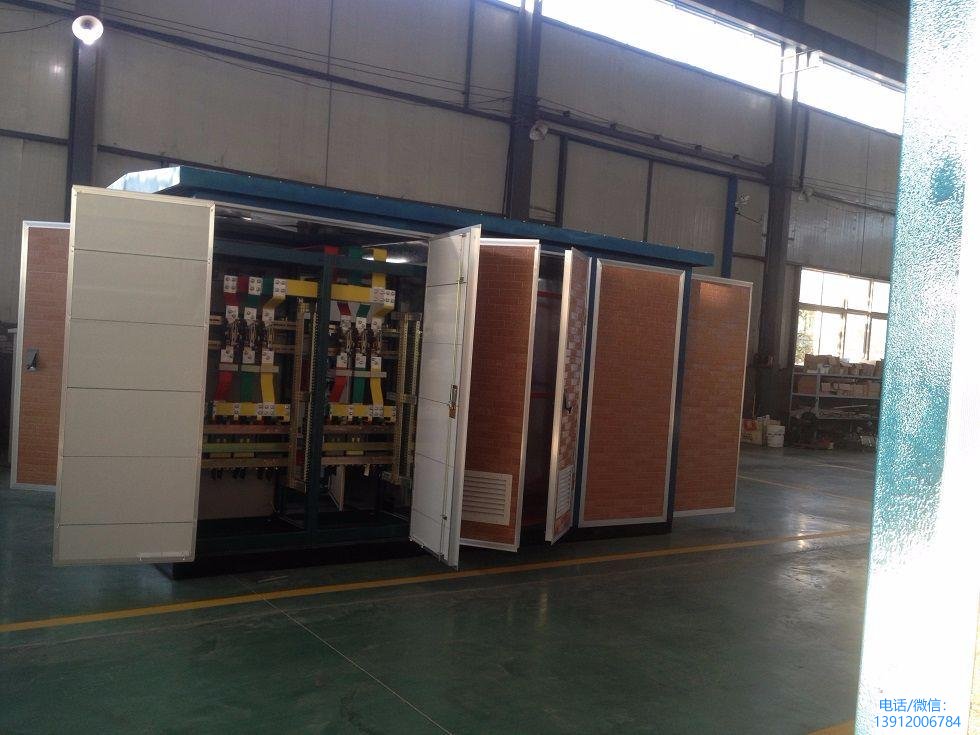

什么是箱式變電站?箱式變電站是繼民用變電站之后出現的一種新型成套變電站。箱式變電站(簡稱箱變)是一種高壓開關柜、配電變壓器和低壓配電裝置,按一定的接線方案布置,并預制室內外緊湊型配電設備,即高壓受電,變壓器降壓和低壓配電功能有機結合,安裝在全封閉、可移動的鋼結構箱內。箱體具有防潮、防銹、防塵、防鼠、防火、防盜、隔熱、機電一體化等特點。全封閉運行,特別適合城市電網建設和改造。箱式變電站適用于礦山、廠礦企業、油氣田、風力發電站。根據產品結構和所用元器件的不同,分為歐式箱式變壓器和美式箱式變壓器。改變兩種典型的風格。上世紀70年代末,我國從法國、德國等國引進并仿制箱式變電站,采用高低壓開關柜,由變壓器組成的箱式變電站被稱為歐式箱式變電站。房子。從上世紀90年代開始,我國從美國引進箱式變電站,從結構上簡化了負荷開關、環網開關和熔斷器的結構,將其放入變壓器油箱中,浸入油中。避雷器也采用油浸氧化鋅避雷器。變壓器移除油枕,燃油箱和散熱器暴露在空氣中。這種換盒被稱為美式換盒,圖像被比喻成一個掛在變壓器旁邊的盒子。在體積方面,歐式箱式變壓器體積較大,因為它配備了傳統的開關柜和變壓器。美國箱式變電站由于采用一體化安裝,體積較小。在保護方面,歐洲箱式變電站的高壓側采用負荷開關和限流熔斷器進行保護。單相熔斷器熔斷時,用熔斷器的鎖扣同時打開負荷開關,避免缺相運行。負載開關必須具有切斷轉移電流的能力。低壓側采用負荷開關和限流熔斷器保護,美式箱式變電站高壓側采用熔斷器保護,負荷開關僅具有切換和切斷高壓負荷電流的功能,容量小。當高壓側發生單相熔斷時,低壓側電壓降低,塑料箱自動空氣開關的欠壓或過流保護動作,不發生低壓運行。從產品成本的角度來看,歐式盒子已經變得昂貴。從產品降價角度看,美的箱式變電站仍有較大的降價空間。一方面,美國箱式變電站的三相五柱鐵芯可以改為三相三柱鐵芯。另一方面,美式箱式變電站的高壓部分可以從變壓器箱中移出,占據高壓室的空間。箱式變電站廠家下面來談?wù)勏渥兊囊恍┗A(chǔ)知識和作用。


箱式變電站的說明和使用
墊裝變壓器為全密封鋼箱結構。它將傳統變壓器的設計集中在箱式外殼中,具有重量輕、體積小、噪聲低、損耗低、可靠性高等優點。目前廣泛應用于住宅小區、商業中心、燈塔、機場、廠礦、企業、醫院等。、學校和其他地方。
箱式變電站作為一種成套配電設備,廣泛應用于電力工程建設中。箱變是變壓器、高壓電壓控制設備和低壓電壓控制設備的有機結合。其基本原理是通過壓力啟動系統、鎧裝線路、變電所自動化系統、直流點及相應的技術設備,按照規定的順序合理組裝,并將各部件安裝到特定的防水層上,防塵防鼠專用變壓器采用全密封鋼箱結構。
雖然箱式變壓器體積小,但它不僅僅是一個變壓器,它相當于一個小變電站,它是一個變電站,直接向用戶供電。包括高壓室、變壓器室、低壓室。高壓室為電源側,一般為35kV或10kV進線,包括高壓母線(高壓母線)、斷路器或熔斷器、電壓互感器、避雷器等,變壓器室均為變壓器。箱式變電站的主要設備,在低壓室內有低壓母線(低壓母線)、低壓斷路器、計量裝置、避雷器等,線路從低壓母線引出,向用戶供電。
那么箱式變電站及箱變的使用有哪些呢?箱式變電站廠家解說箱變是繼土建變電站之后的一種新型成套變電站。一般指預裝式變電站,也可指非預裝式變電站(因尺寸、運輸?shù)认拗莆搭A(yù)裝)。變箱是將變壓器、高壓、低壓等設備安裝固定在一個箱(金屬或非金屬)內,然后整體運至現場。場地設置完畢后,通過連接電纜即可使用。特別適用于城市電網建設和改造(在額定電壓10/0.4KV三相交流系統中,用于接線和分配電能):例如在城市居民區和街道,用電高峰時,需要增加電壓時,我們需要使用我們的設備箱式變電站?;蛴糜谂R時用電,如建筑工地、碼頭、機場等。對于既有建筑物,我們需要對電氣設備進行改造,也可以使用箱式變電站。
根據箱式變電站的不同類型,箱式變電站可分為普通型和緊湊型兩種,普通箱式變電站包括ZBW和XWB型,緊湊型箱式變電站包括ZB1-336和GE箱式變電站。箱式變電站10KV配電裝置不需要斷路器。常用的是FN5-10或FN7-10負荷開關加熔斷器和環網供電裝置,它們從相鄰的架空線路分支到變壓器的高壓端。根據產品結構的不同和組成成分的不同,可分為歐式換盒和美式換盒兩種典型風格。
