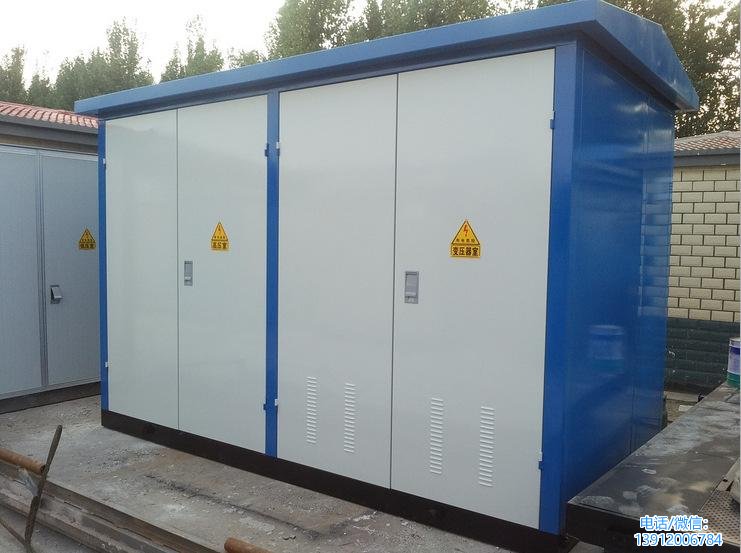

常用的電力設備箱式變壓器（簡稱箱式變電站）是將高壓開關柜、配電變壓器、低壓開關柜、電能計量裝置和無功補償裝置按一定的接線方案組合在一個或多個箱體內的緊湊型成套設備。電氣裝置。它適用于額定電壓為10/0.4KV的三相交流系統中作為電路和分配電能。

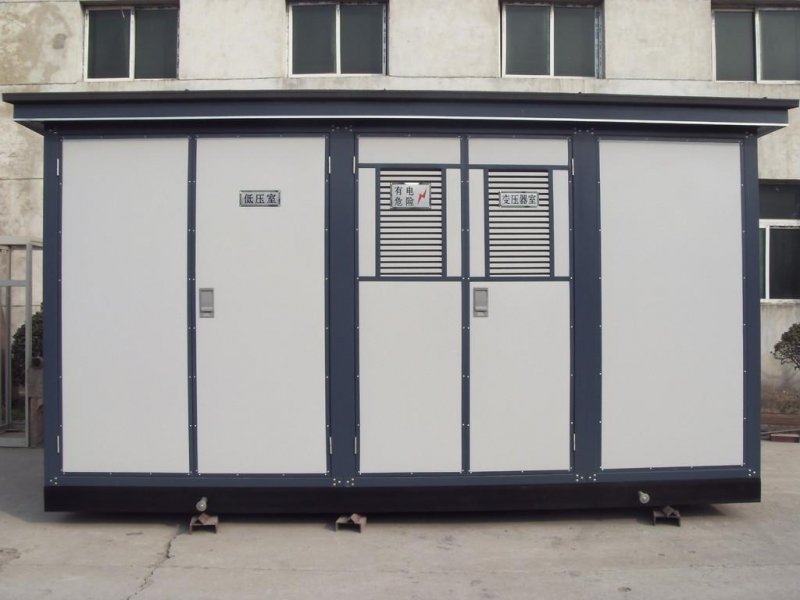

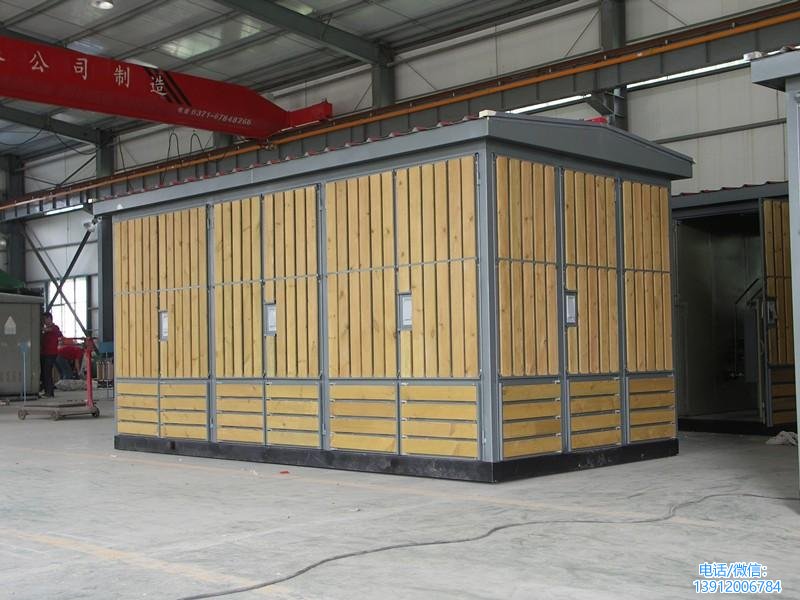

與同等容量的歐式箱變相比，美式箱變的結構更為合理。由于歐式箱式變壓器將變壓器與普通高壓電氣設備安裝在同一金屬外殼箱內，變壓器的室溫較高，散熱困難，影響出力；另一方面，箱內采用普通高壓負荷開關和熔斷器。由于歐式箱式變壓器和低壓開關柜體積大。美國箱變的結構不同于歐洲箱變。從布置上看，低壓室、變壓器室、高壓室不是網狀布置，而是針形布置。從結構上看，這個箱式變量分為前后兩部分。前面是高低壓運行間隔。操作間隔包括高低壓接線端子、負荷開關操作手柄、空載調壓分開關、插入式熔斷器。后部為油箱和散熱器，變壓器繞組、鐵芯、高壓負荷開關和熔斷器置于變壓器箱內。

箱式變壓器中的避雷器也采用油浸式金屬氧化物避雷器。該變壓器取消了油枕，采用油氣隙容積恒定的原則設計了密封油箱。油箱和散熱器暴露在空氣中，散熱沒有困難。低壓斷路器使用塑殼斷路器作為主斷路器和輸出斷路器。由于結構的簡化，該箱式變電站的占地面積和體積大大減小。由于其體積小，只有一個側門，所需占地面積僅為歐式箱變的1/4，體積僅為同容量歐式箱變的1/5-1/3。美國箱式變電站高壓側采用熔斷器保護，低壓側采用塑料外殼自動空氣斷路器保護，與我國10kV配電變壓器的保護方法相同。高壓熔斷器保護變壓器內部故障，自動空氣斷路器保護低壓側電路的過流、短路和欠壓故障。美國盒子變革的缺點。由于負荷開關浸入油中，油被電弧碳化分解，產生乙炔等有害氣體，降低了性能，造成事故。未見明顯斷開點，維修不方便。由于美國的低壓保護和計量方式與中國不同，美式箱式變電站本身沒有低壓保護和計量。為滿足國內用戶的需求，國內箱式變電站在低壓側設置低壓配電柜。由于箱式變壓器長期暴露在陽光直射下，影響塑殼斷路器的散熱，使斷路器不能正常分斷負載和短路電流，容易造成高壓側故障。
