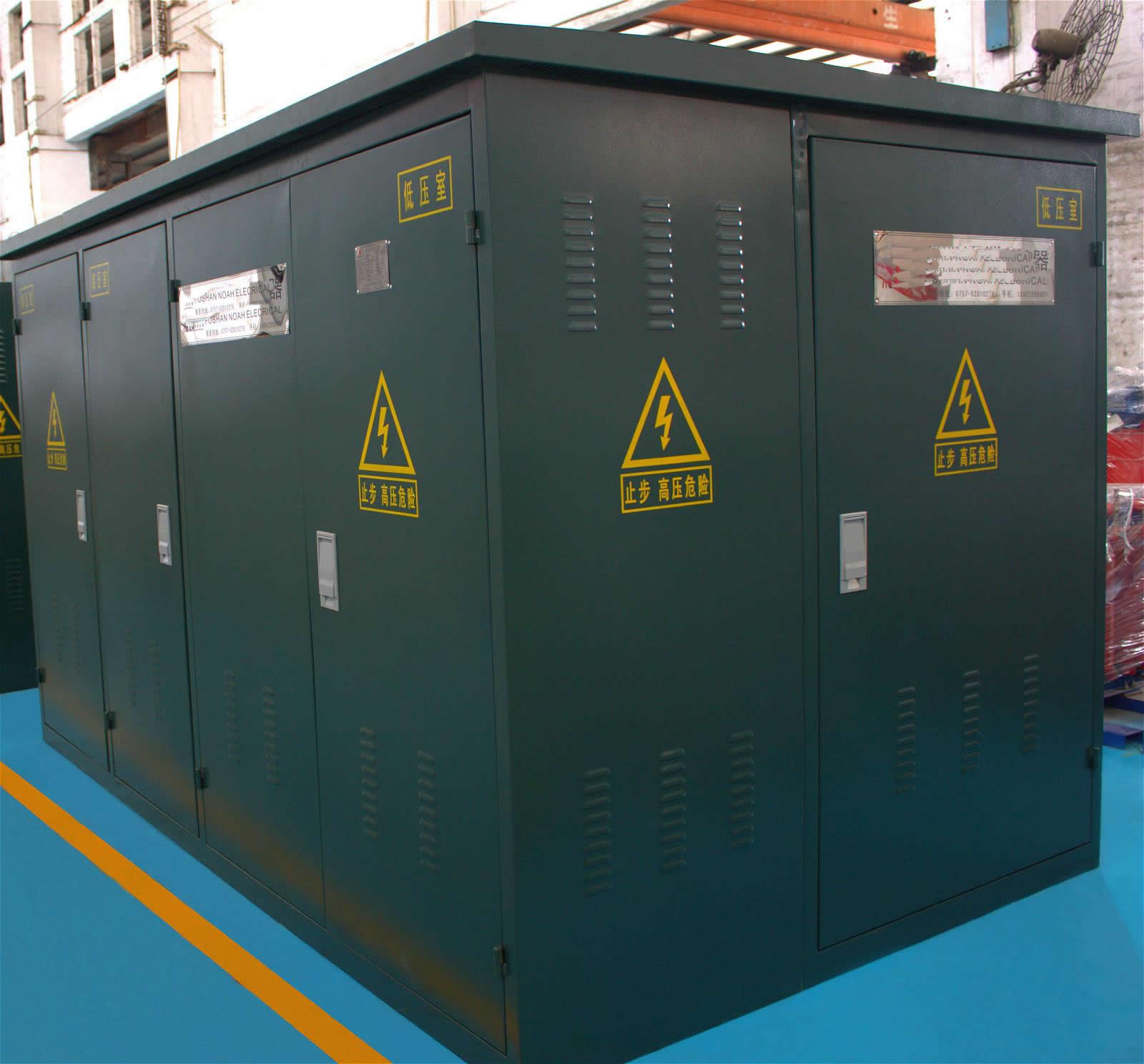

一、S11-400KVA美式箱式變壓器概述

ZGS系列預裝變電所用于6KV、10KV環網供電、雙電源或終端供電系統，作為高壓配電計量、補償控制和保護裝置。除變壓器外，預裝變電站還配備了四負荷開關、一個雙站負荷開關、一個備用保護熔斷器和一個高壓側的插入式熔斷器。低壓側應根據客戶要求配備控制裝置、配電裝置、補償裝置和能量計量裝置。

ZGS系列預裝變電所可用于室內，也可用于室外，廣泛應用于工業園區、住宅區、商業中心、高層建筑等場所。

二、S11-400KVA美式箱式變壓器產品模型的含義

ZGS1-2-3/4-5

Z： 合并

G： 盒子

S： S三相D單相

1：性能等級代碼（9 11）

2：H型環網Z型端子類型

3：額定容量KVA

4：電壓等級KV

5：特殊使用環境代碼

三、S11-400KVA美式箱式變壓器結構特征

美國箱形變量結構分為兩部分。前為高低壓操作間隔。高壓間隔包括高壓端子、負荷開關、空載調壓分接頭開關、插入式熔斷器、泄壓閥、油位表、排油閥。低壓隔套包括低壓端子。后部為注油箱和散熱器。變壓器繞組、鐵芯、高壓負荷開關、保護熔斷器均在注油罐內。

四、S11-400KVA美式箱式變壓器使用條件

1、海拔1000m（超出此范圍設計）

2、風壓：不大于70Pa（相當于35m/s）

3、濕度：日平均不超過95，月平均不超過90

4、環境溫度：最高溫度+40C°；最低溫度-45C°

5、防震等級：水平加速度0.4m/2s；垂直加速度0.15m/2s

6、地震烈度：8度

7、安裝位置傾斜度：不大于3度

8、安裝環境：周圍空氣不應有腐蝕性、易燃氣體和水蒸氣等明顯污染，無劇烈振動。

五、S11-400KVA美式箱式變壓器技術性能

額定電壓：10/0.4KV

最大工作電壓：12KV

額定容量：1251000KVA

一分鐘工頻耐受電壓：35KV

雷電沖擊電壓：75kV

短時耐受電流：12kA/2S 16kA/1S

高壓后備限流熔斷器速斷能力：50KA

空載調壓：10KV/22.5

環境溫度：-4540C°

允許溫升：65C°

六、S11-400KVA美式箱式變壓器性能特點

1、體積小，結構緊湊，僅為國內同等容量箱體的1/3左右；

2、全密封、全絕緣，無絕緣距離，可靠保證人身安全；

3、可用于環網，也可用于終端，轉換非常方便，提高了供電可靠性；

4、損耗小，低于國產S9變壓器損耗；

5、電纜連接器可操作200負載電流，緊急情況下可作為負載開關操作，具有隔離開關的特性；

6、采用雙熔斷器保護，降低運行成本。插入式熔斷器為雙敏感熔斷器（溫度、電流）；
7采用三角形/星形O型接線，三相五柱結構，優點是電壓質量高，中性點不漂移，箱體不發熱，噪音低，防雷效果好。
